| 열화상 카메라 |
|
| 2OTIC-F |
| 화재를 방지하는 열화상 카메라 |
 |
|
|
|

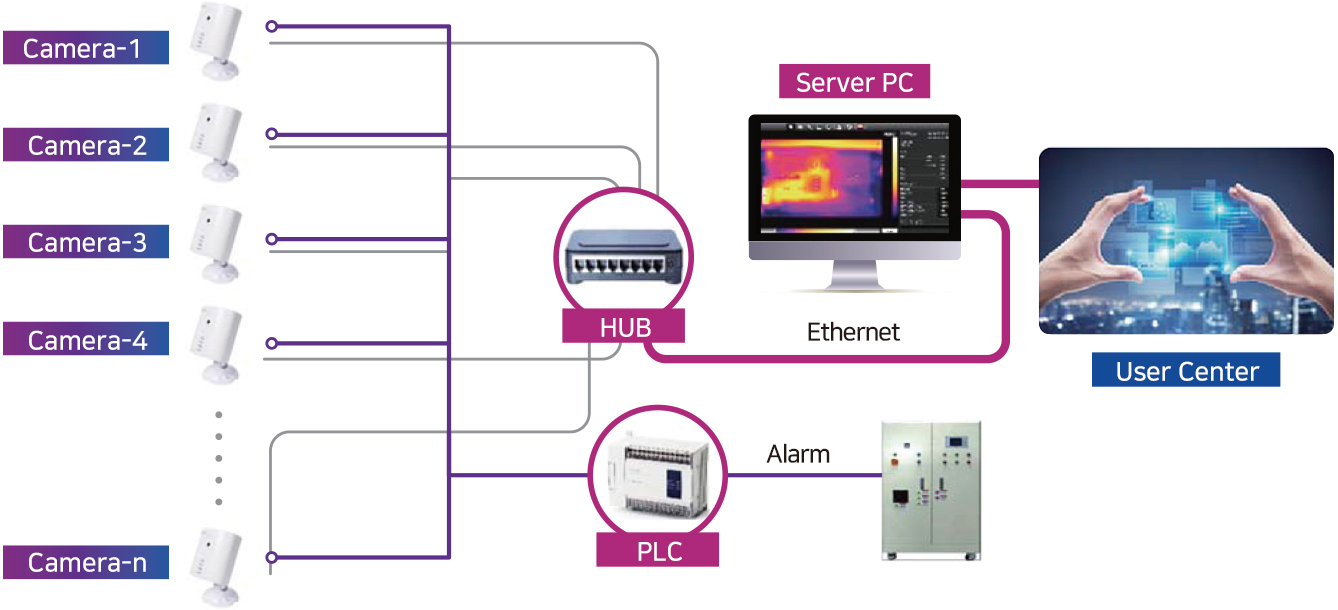

| 시스템 구성도 |
|
|
|
|
| ㆍ배전반의 과열 감지 |
| ㆍ전기 설비 내의 부품 온도측정 모니터링 |
| ㆍ자연 화재 발화 감시 모니터링 |
|
| ㆍ내부 부품 불량으로 변화하는 온도측정 모니터링 |
| ㆍ주 시설의 야간 보안 및 화재 감시 |
| ㆍ시설 내의 화재발생 초기 감지 |
|
| ㆍ배전반의 과열 감지 |
| ㆍ전기 설비 내의 부품 온도측정 모니터링 |
| ㆍ자연 화재 발화 감시 모니터링 |
| ㆍ내부 부품 불량으로 변화하는 온도측정 모니터링 |
| ㆍ주 시설의 야간 보안 및 화재 감시 |
| ㆍ시설 내의 화재발생 초기 감지 |
|
|
|
 |
|
|
|
| 제품사양 |
|
| 구분 |
설명 |
| 적외선 분해능 |
80 X 60픽셀 |
| 온도분해능/NETD |
+30℃에서 0.10℃/100mK미만 |
| 디렉터 종류 |
비냉각식마이크로볼로미터 |
| 파장대역 |
7.5-13um |
| 시야각(FOV) |
48º X 37º |
| 초점 |
고정식 |
| 대상 온도 범위 |
-10℃ to +150℃ (14℉ to 302℉) |
| 정확도 |
±2℃(±3.6℉)또는 지시치의 ±2% |
| 스팟 고온계 |
7개 (Auto스팟 1, Manual 6) |
| 알람 기능 |
경고 / 알람 기능 |
| 저장 매체 |
SD Disket |
| 데이터 전송방식 |
Ethernet / RS-422 / 485 |
| 사용 온도 범위 |
0℃ to +50℃ (32℉ to +122℉) |
| 사용전원 |
DC24V (18V~72V) |
| 카메라 치수 |
W70 x H80 x D40 mm |
|
 |
| 구분 |
설명 |
| 적외선 분해능 |
80 X 60픽셀 |
| 온도분해능/NETD |
+30℃에서 0.10℃/100mK미만 |
| 디렉터 종류 |
비냉각식마이크로볼로미터 |
| 파장대역 |
7.5-13um |
| 시야각(FOV) |
48º X 37º |
| 초점 |
고정식 |
| 대상 온도 범위 |
-10℃ to +150℃ (14℉ to 302℉) |
| 정확도 |
±2℃(±3.6℉)또는 지시치의 ±2% |
| 스팟 고온계 |
7개 (Auto스팟 1, Manual 6) |
| 알람 기능 |
경고 / 알람 기능 |
| 저장 매체 |
SD Disket |
| 데이터 전송방식 |
Ethernet / RS-422 / 485 |
| 사용 온도 범위 |
0℃ to +50℃ (32℉ to +122℉) |
| 사용전원 |
DC24V (18V~72V) |
| 카메라 치수 |
W70 x H80 x D40 mm |
|
|
|
|
|
|
| 프로그램 사양 |
|
| 구분 |
설명 |
| 프로그램 |
20TIC-F UI V1 |
| OS |
Windows7 / Windows10 |
| 권장 PC 사양 |
CPU : Intel(R) Core(TM) i5 이상 / RAM : 4GB 이상 / HDD : 1TB 이상 권장 |
| 카메라 연결수량 |
최대 50대 연결구성 |
| 네트워크 |
Ethernet 100 Mbps이상 |
| 데이터 |
영상 : 11 Kbyte / 온도 : 2 Kbyte |
| 데이터 저장 |
Excel 지원파일 (.csv) / 카메라 별 1일 단위로 저장 |
|
|
|
|
 |
| 2OTIC-F |

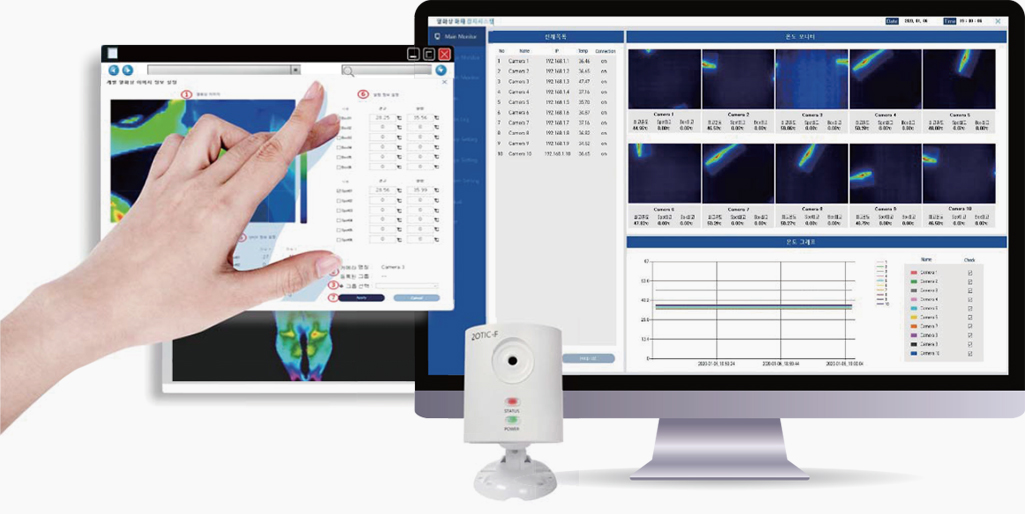

| 멀티모니터링 프로그램으로 모든 화면을 한 눈에 관리가 가능합니다 |
|
|
| 2OTIC-F |
| 멀티모니터링 프로그램으로 모든 화면을 한 눈에 관리가 가능합니다 |
|
|
|
